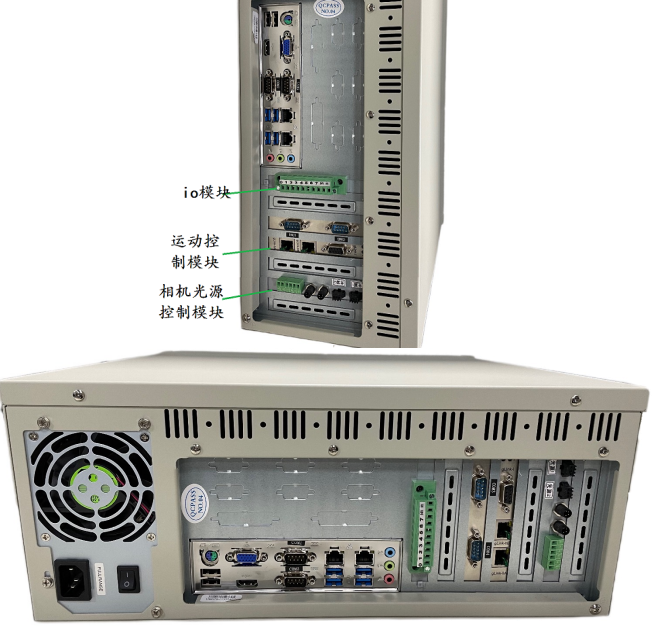

1.視覺模塊接入簡單，數據交互便捷。。。。。。
|
| 序號 |
標記 |
標示 |
功能 |
數量 |
| 1 |
CPU |
i5/i7 |
3代 |
1 |
| 2 |
電源接口 |
DCIN 24V |
DC 24V電源輸入（100W適配器） |
1 |
| 3 |
還原功能 |
Recovery |
一鍵還原 |
1 |
| 4 |
備份功能 |
Backup |
一鍵備份 |
1 |
| 5 |
指示燈 |
（綠色LED燈） |
備份還原指示燈 |
1 |
| 6 |
HDMI |
HDMI |
高清顯示接口
|
1 |
| 7 |
千兆網口 |
LAN |
10/100/1000M網絡接口 |
2 |
| 8 |
開關 |
|
開關機&電源指示燈按鈕 |
1 |
| 9 |
VGA |
VGA |
顯示接口 |
1 |
| 10 |
U口 |
USB3.0 |
USB2.0接口 |
4 |
| 11 |
U口 |
USB2.0 |
USB2.0接口 |
2 |
| 12 |
COM |
RS-232 |
1個RS-232接口 |
2 |
| 13 |
輸入輸出 |
GPIO |
GPIO |
8 |
| 14 |
視覺光源 |
L1L2L3L4 |
4個SM3芯接頭 |
4 |
| 15 |
相機接口 |
C1C2 |
相機供電及觸發輸出 |
2 |
| 16 |
電源接口 |
DCIN 48V |
48V電源輸入 |
1 |
| 17 |
觸發輸入 |
in1234 |
相機光源觸發輸入信號 |
2 |
| 18 |
運動控制 |
gLink |
運動控卡 |
1 |
|
